山东风机的改进与数值验证

文章作者:未知 发布时间:2020-11-26 09:43:49 浏览次数:0

  风机在我国的使用非常广泛,为什么这么说呢,因为风机在我国涵盖了众多行业,其工业、农业等等都有涉及,但很多人反映风机的噪音特别大,有没有什么方法可以改进一下,下面咱们就跟随实力风机一起来了解一下山东风机的改进和数值验证的方法!

  1、风机改进方案

  由于蜗舌是山东风机的主要噪声源,且蜗舌的改动成本较低,对离心风机其他性能的影响较小,所以本文通过改变蜗舌间隙和蜗舌倾角的方法对离心风机的蜗舌进行改进。经多次试验后,获得很理想的改进结果如图7所示。改进型风机蜗舌圆弧半径R2=25 mm,蜗舌倾角θ2=18°,蜗舌间隙t2=33 mm.

  2、数值验证

  如第三节所述,采用Fluent软件模拟改进型风机的内部流场。由于蜗舌是风机内部主要噪声源,因此首先观测改进后蜗舌处噪声源强度的变化情况,两种风机蜗舌处噪声频谱如图8所示。相对于原型风机,改进型风机在72.6 Hz、200 Hz和400 Hz上的峰值明显降低,表明改进后风机主要噪声源蜗舌处的噪声强度降低了。

  由于在该山东风机中,蜗舌与叶片都是风机内部不可忽视的噪声源,因此以蜗舌部位和叶片为声源区域采用FW-H方程进行噪声的计算分析,在出气口中心建立观测点,所得声压随时间的变化如图所示。相对于原型风机,改进型风机的声压幅值降低了2.38 Pa。图10给出了蜗舌和叶片激发的噪声频谱,相对于原型风机,改进型风机在涡脱频率和基频上的峰值均有所降低。

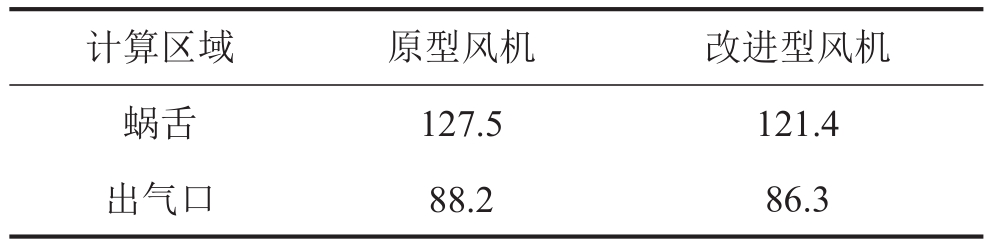

  原型风机和改进型风机在不同部位的总A声压级计算结果如表所示。风机改进后,在主要噪声源蜗舌处总A声压级降低了6.1 dB,在出口处总A声压级降低了1.9 dB。所以,通过改进离心风机的蜗舌间隙和倾角可以有效的降低风机噪声。

  上述内容就是实力风机为大家带来的山东风机的改进与数值验证,大家可以从风机改进后的数值里看出风机的改进效果,可见,通过改进离心风机的蜗舌间隙和倾角可以有效的降低风机噪声是正确的结论。
